[教學] 如何製作一條模組電源線

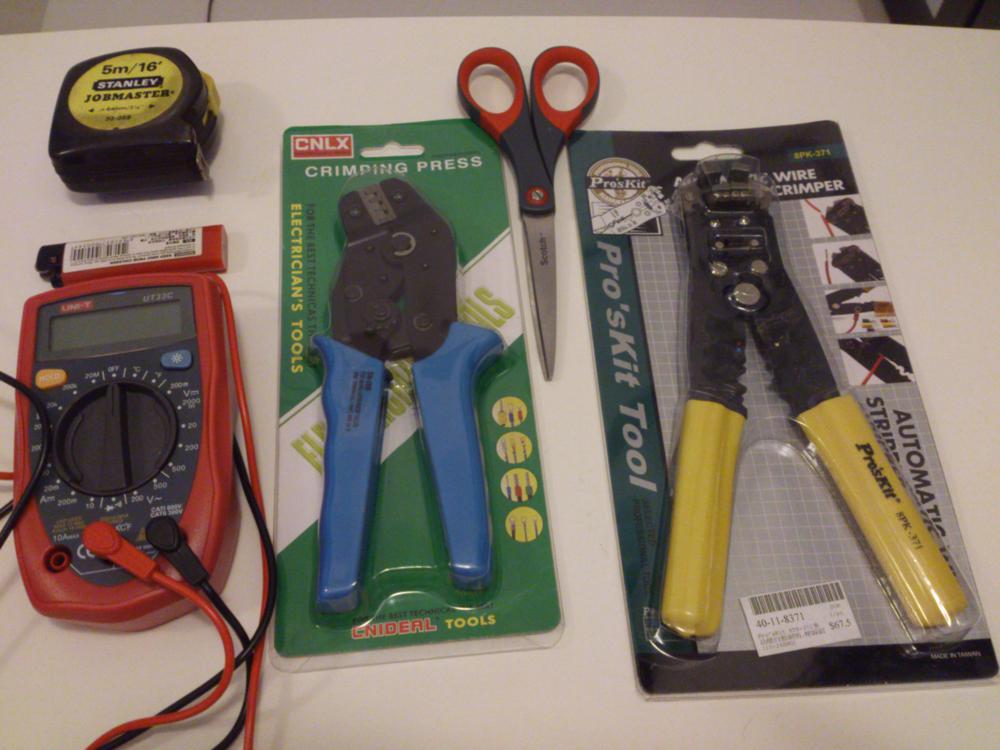

首先就係公具, 包括:
1 ) 呎
2 ) 他錶
3 ) 火機
4 ) 線頭夾
5 ) 交剪
6 ) 開線器

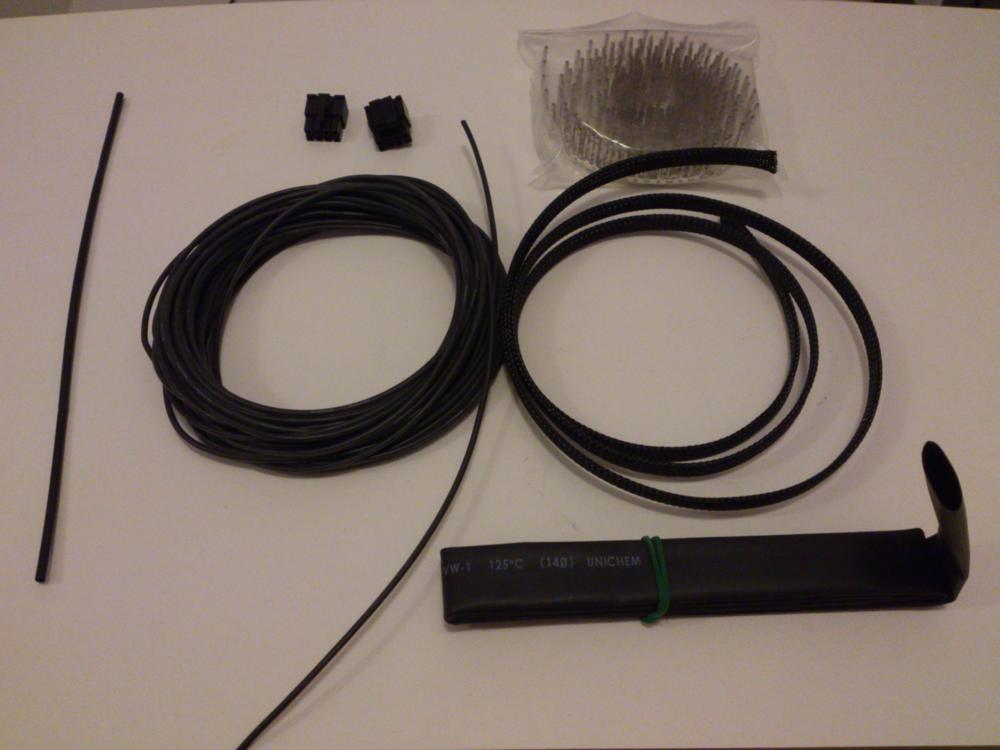

之後就係材料, 以夾一條 8pin CPU 電源為例:
1 ) 2.5mm 縮通
2 ) 18AWG 電線 (火牛好多都係用 18AWG - 20 AWG 線)
3 ) 火牛模組頭 (Seasonic 8-pin 格式)
4 ) 4 + 4 CPU 電源模組頭
5 ) 8mm 蛇網 (Optional, 今次唔會用)
6 ) 端子公頭插針
7 ) 14mm 縮通 (Optional, 今次唔會用)


收藏 分享 評分
回復 引用

訂閱 TOP

觀星是答案

管理員

Rank: 9Rank: 9Rank: 9
2#
發表於 2012-5-28 17:03 | 只看該作者
Step 1:
以製作 8pin CPU 電源線為例
需要 cut 8 條相同長度的電線 (長度按自己需要要定, 今次每條 3 呎長)
16 條相同長度的縮通 (約 1cm)
16 粒端子公頭插針




Step 2:
先將端子公頭插針的尾略為按一下, 由 V 字按到 U 字, 方便夾穩電線 (左邊未按, 右邊已按)




Step 3:
放條電線入去插針, 線皮尾頂住針頭中間的 U 字位就好了




Step 4:
線同針頭一齊放入線頭夾, 方向如下圖




Step 5:
針頭的 U 同 U 位之間, 對正線頭夾中間的黑線






Step 6:
夾下去, 留意針頭會有一個突出的扣位, 不要夾到
如是者, 就夾好第一條線了






Step 7:
將 2.5mm 縮通套上
用火機加熱一下
第一條線就完成了






Step 8:
重複 Step 2 - Step 7 去製作另外 7 條線




Step 9:
將完成的 8 條線, 插入火牛模組頭
留意針頭突出位是向上的
這樣就完成了一邊頭








Step 10:
重複 Step 2 - Step 7 去製作另一邊的 8 條線
之後按 Step 9 去插入底板 8pin CPU 模組頭
留意一下火牛跟底板插座的線位配對, 千萬唔好亂插
這樣, 一條新的電源線就完成了





= 本教學完 =
